НАЗНАЧЕНИЕ УСТРОЙСТВА ВЫВЕРКИ СООСНОСТИ ВАЛОВ УВВ-03
Устройство выверки соосности валов УВВ-03 предназначено для: определения величины расцентровки валов механизмов; выполнения центровки; определения и устранения "мягкой лапы"; определения биений полумуфт и валов; расчетов ожидаемой центровки в вертикальной плоскости.
Применяется устройство УВВ 03 в машинах и механизмах, передающих крутящий момент посредством муфт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ВЫВЕРКИ СООСНОСТИ ВАЛОВ УВВ-03
Устройство для измерения
Диаметр валов (муфт) при выполнения центровки, мм |
30-475 |
Точность центровки, мм |
±0,01 |
Диапазон эксплуатационных температур, оС |
10...40 |
Срок службы, лет, не менее |
10 |
Габаритные размеры, мм |
355х260х60 |
Масса, кг |
4 |
Прибор для выполнения расчетов
Количество программ, шт. |
9 |
Габариты дисплея, мм |
32х24 |
Разрешение дисплея, точек |
64x98 |
Напряжение аккумуляторной батареи, В |
3,6 |
Время непрерывной работы прибора без подзарядки, ч. |
8 |
Габаритные размеры, мм |
60х102х31 |
Масса, кг |
0,25 |
Нормы несоосности валов
Частота вращения, об/мин |
Хорошо |
|
||
Смещение |
Излом |
Смещение |
Излом |
|
До 1000 |
0,08 |
0,07 |
0,12 |
0,10 |
До 2000 |
0,06 |
0,05 |
0,10 |
0,08 |
До 3000 |
0,04 |
0,04 |
0,07 |
0,07 |
До 4000 |
0,03 |
0,03 |
0,05 |
0,05 |
Более 4000 |
0,02 |
0,02 |
0,04 |
0,04 |

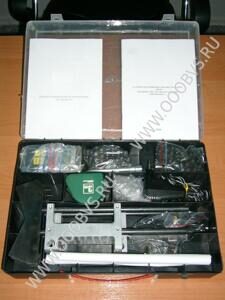

Комплект поставки УВВ-03
Наименование |
Кол-во, шт. |
Призма в сборе со стойкой |
4 |
Держатель |
2 |
Штанга L=250мм |
2 |
Цепь в сборе с натяжным винтом и гайкой |
2 |
Упор |
2 |
Индикатор часового типа ИЧ-10 |
2 |
Рулетка 3м |
1 |
Жесткая упаковка |
1 |
Прибор для выполнения расчетов 795М107В |
1 |
Руководство по эксплуатации |
1 |
* Поставка оговаривается при заказе.
