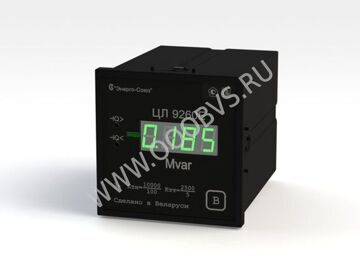

ЦЛ 9260 цифровой измерительный преобразователь реактивной мощности трехфазного тока

Цифровой измерительный преобразователь реактивной мощности трехфазного тока ЦЛ 9260; ЦЛ-9260; ЦЛ9260; преобразователь тока ЦЛ 9260; ЦЛ-9260; ЦЛ9260; купить преобразователь ЦЛ 9260; ЦЛ-9260; ЦЛ9260; купить дешевле ЦЛ 9260; ЦЛ-9260; ЦЛ9260; цена преобразователя ЦЛ 9260; ЦЛ-9260; ЦЛ9260; описание ЦЛ 9260; ЦЛ-9260; ЦЛ9260; назначение ЦЛ 9260; ЦЛ-9260; ЦЛ9260; технические характеристики ЦЛ 9260; ЦЛ-9260; ЦЛ9260

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦЛ 9260

Преобразователи измерительные цифровые реактивной мощности трехфазного тока ЦЛ 9260 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: измерительные преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики.

Предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЛ 9260

Параметры преобразуемого входного сигнала
Ток I_A = I_C, А		Напряжение U_AB, U_BC, U_CA, В		sin φ		Частота, Гц
Диапазон преобр.	Номин. значение, Iн	Диапазон преобр.	Номин. значение, Uлн	Диапазон изменения	Номин. значение
0 – 0.5 0 – 1.0 0 – 2.5 0 – 5.0	0.5 1.0 2.5 5.0	0 – 120 0 – 264 0 – 456	100 220 380	плюс 1-0-минус 1-0-плюс 1 (0-плюс 1-0-минус 1-0)	плюс 1 и минус 1	45 – 55
		80 – 120	100
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.

Диапазон изменения выходного аналогового сигнала, мА	Диапазон сопротивления нагрузки, кОм	Диапазон изменения коэффициента мощности sin φ
±5.0	0 - 3.0	плюс 1-0-минус 1-0-плюс 1
0 - 2.5 - 5.0	0 - 3.0
4.0 - 12.0 - 20.0	0 - 0.5
0 - 5.0	0 - 3.0	плюс 1-0
4.0 - 20.0	0 - 0.5	плюс 1-0

Цвет индикаторов (без указания в заказе - зелёный):	зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, %	±0.5
Допускаемый ток, коммутируемый каждым реле, А	0.3
Допускаемое напряжение, коммутируемое каждым реле, В	250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 80 до 120 В.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А	6.0
- источника питания, не более, В·А	6.0
Габаритные размеры:
- для ЦЛ 9260Е, мм	98x98x138
- для ЦЛ 9260Р, мм	120х120х138
Масса не более, кг	1.0
Диапазон рабочих температур, °C	от -40 до +50

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, шестиразрядный цифровой код, определяющий диапазон преобразования входного тока, диапазон преобразования входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.

При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
