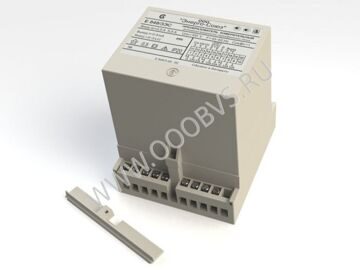

Е848ЭС измерительный преобразователь активной мощности трехфазного тока

Измерительный преобразователь активной мощности трехфазного тока Е848ЭС; Е 848ЭС: Е-848ЭС; преобразователь тока Е 848-ЭС; Е-848-ЭС: Е-848-ЭС; купить преобразователь Е848 ЭС; Е 848 ЭС: Е-848 ЭС; купить дешевле Е848ЭС; Е 848ЭС: Е-848ЭС; цена преобразователя Е848-ЭС; Е 848-ЭС: Е-848-ЭС; описание Е848 ЭС; Е 848 ЭС: Е-848 ЭС; назначение Е848ЭС; Е 848ЭС: Е-848ЭС; технические характеристики Е848ЭС; Е 848ЭС: Е-848ЭС

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е848ЭС

Измерительный преобразователь активной мощности трехфазного тока Е 848ЭС предназначены для линейного преобразования активной мощности трехфазных и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.

Область применения: могут применяться для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, различных отраслей промышленности.

Предназначены для включения непосредственно или через измерительные трансформаторы тока или напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е848ЭС

Тип и модификация	Диапазон измерений входного сигнала			Номинальное значение преобразуемого входного сигнала			Диапазон изменений выходного сигнала		Параметры питания
Тип и модификация	I_А, I_C, А	U_AB= U_BC= U_CA, В	Cos φ	Iн, A	Uн, B	Cos φ	Iвых, мА	Uвых, B	Параметры питания
Е 848/1ЭС	0-1 (0-0.5) или 0-5 (0-2.5)	80-120	0-плюс 1-0	1.0 (0.5) или 5.0 (2.5)	100	1	0-5	-	от измерит. цепи
Е 848/2ЭС		80-120	0-минус 1-0 плюс 1-0			±1	±5		от измерит. цепи
Е 848/3ЭС		0-120	0-плюс 1-0			1	0-5		220В, 45-65Гц
Е 848/4ЭС		0-120	0-минус 1-0 плюс 1-0			±1	±5		220В, 45-65Гц
Е 848/5ЭС		80-120	0-плюс 1-0			1	4-20		от измерит. цепи
Е 848/6ЭС		0-60 0-120 0-250 0-450	0-минус 1-0 плюс 1-0		50 100 220 380	±1	±5		220В, 45-65Гц
Е 848/7ЭС		0-60 0-120	0-минус 1-0 плюс 1-0		50 100	±1	-	±10	220В, 45-65Гц
Е 848/8ЭС		80-120	0-плюс 1-0		100	1	0-5	-	от измерит. цепи
Е 848/9ЭС		0-120	0-плюс 1-0			1	0-5		220В, 45-65Гц
Е 848/10ЭС		80-120	0-минус 1-0 плюс 1-0			±1	±5		от измерит. цепи
Е 848/11ЭС		0-120					±5		220В, 45-65Гц
Е 848/12ЭС		0-120					0-2.5-5.0		220В, 45-65Гц
Е 848/13ЭС		80-120	0-плюс 1-0			1	4-20		от измерит. цепи
Е 848/14ЭС		0-60 0-120 0-250 0-450			50 100 220 380				220В, 45-65Гц
Е 848/34ЭС		0-120			100
Е 848/25ЭС		0-60 0-120 0-250 0-450	0-минус 1-0 плюс 1-0		50 100 220 380	±1	4-12-20
Е 848/53ЭС		0-138	0-плюс 1-0		115	1	4-20		127В, 45-65Гц
Примечания: Измерительные преобразователи Е 848/1ЭС – Е 848/5ЭС, Е 848/25ЭС, Е 848/53ЭС относятся к трехэлементным преобразователям мощности, а Е 848/6ЭС – Е 848/14ЭС, Е 848/34ЭС – к двухэлементным; Значения, указанные в скобках, соответствуют дополнительному диапазону изменения преобразуемого входного сигнала.

Пределы допускаемой основной погрешности: - для всех кроме Е 848/53ЭС, % - для Е 848/53ЭС, %	±0.5 ±0.4
Мощность, потребляемая от:
- измерительной цепи:
- для каждой последовательной цепи фазы A, B или C не более, В·А:	0.3
- для параллельных цепей фазы B не более, В·А:	0.2
- для параллельных цепей фазы A или С Е 848/1ЭС, Е 848/2ЭС, Е 848/8ЭС, Е 848/10ЭС, Е 848/13ЭС не более, В·А:	5.0
- для параллельных цепей фазы A или С Е 848/3ЭС, Е 848/4ЭС, Е 848/6ЭС, Е 848/7ЭС, Е 848/9ЭС, Е 848/11ЭС, Е 848/12ЭС, Е 848/14ЭС, Е 848/25, Е 848/34ЭС, Е 848/53ЭС не более, В·А:	0.2
- для параллельных цепей фазы A или С Е 848/5ЭС не более, В·А:	6.0
- источника питания для Е 848/3ЭС, Е 848/4ЭС, Е 848/6ЭС, Е 848/7ЭС, Е 848/9ЭС, Е 848/11ЭС, Е 848/12ЭС, Е 848/14ЭС, Е 848/25, Е 848/34ЭС, Е 848/53ЭС не более, В·А	5.0
Габаритные размеры не более, мм	110x125x132
Масса не более, кг	1.2
Диапазон рабочих температур, °C	от -30 до +60

При заказе необходимо указывать тип, модификацию, номинальное значение тока преобразуемого входного сигнала. Для Е 848/6ЭС, Е 848/7ЭС, Е 848/14ЭС, Е 848/25ЭС дополнительно необходимо указать номинальное значение напряжения преобразуемого входного сигнала.
