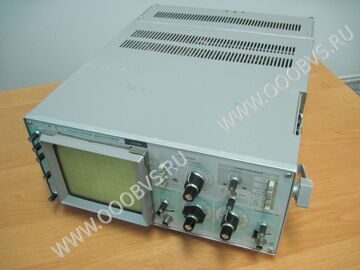

НАЗНАЧЕНИЕ ОСЦИЛЛОГРАФА С1-96
С1-96 осциллограф предназначен для исследования одного или одновременно двух синхронных сигналов с амплитудой от 4 мВ до 500 В и длительностью от 0,16 мкс до 1 с путем визуального наблюдения и фотографирования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОСЦИЛЛОГРАФА С1-96
Полоса пропускания, МГц | 0-10 |
Время нарастания ПХ, нс | 35 |
Погрешность, % | 3 |
Питание: - от источника постоянного напряжения |
220 В, 50 Гц; 115 или 220 В, 400 Гц; 24 В, 1,65 А |
Коэффициент отклонения | 2 мВ/дел - 10 В/дел |
Коэффициент развертки (с 5-ти кратной растяжкой) | 0,04 мкc/дел -0,1 с/дел |
Рабочая часть экрана, мм - для каждого луча, мм |
100x120 75x100 |
Потребляемая мощность, ВА | 70 |
Габаритные размеры, мм | 360x160x420 |
Масса, кг | 13 |
