Г4-220 генератор сигналов высокочастотный

Г4-220; Г4 220; Г-4-220; генератор Г4-220; Г4 220; Г-4-220; купить генератор Г4-220; Г4 220; Г-4-220; цена генератора сигналов Г4-220; Г4 220; Г-4-220; купить дешевле Г4-220; Г4 220; Г-4-220; цена генератора Г4-220; Г4 220; Г-4-220; технические характеристики Г4-220; Г4 220; Г-4-220; назначение генератора Г4-220; Г4 220; Г-4-220;генератор сигналов высокочастотный Г4-220; Г4 220; Г-4-220

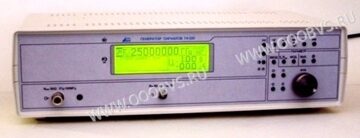

Генератор сигналов высокочастотный Г4-220 фото

НАЗНАЧЕНИЕ ГЕНЕРАТОРА Г4-220

Генератор сигналов высокочастотный Г4-220 предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.

Работа генератора Г4-220 основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesizers, DDS). Генерируемый сигнал синтезируется со свойственной цифровым системам точностью. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Генератор Г4-220 имеет пять режимов работы:
·- НГ - режим немодулированных колебаний;
·- АМ - режим с амплитудной модуляцией от внутреннего или внешнего сигнала;
·- ЧМ - режим частотной модуляции от внутреннего или внешнего сигнала;
·- ФМ - режим фазовой модуляции от внутреннего или внешнего сигнала;
·- ИМ - режим импульсной модуляции от внутреннего или внешнего сигнала.

Предусмотрено управление генератором через встроенный интерфейс RS-232.

УСЛОВИЯ ЭКСПЛУАТАЦИИ Г4-220

- температура окружающей среды от 5 до 40ºС;
- относительная влажность воздуха до 90% при температуре 30°С;
- напряжение питающей сети (220±22) В, частотой (50±2) Гц;
- атмосферное давление (100±12) кПа (750±90) мм. рт. ст.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕНЕРАТОРА Г4-220

Диапазон частот 10 МГц - 2,5 ГГц
Шаг установки несущей частоты 0,01 Гц - 100 Гц
Погрешность установки частоты не более 5*10-6
Максимальный уровень выходного сигнала на нагрузке 50 Ом не менее 20 мВт
Глубина регулировки выходного сигнала 100 дБ
Выходное сопротивление генератора 50 Ом
Основная погрешность регулировки выходного уровня
 - при регулировке 60 дБ
 - при регулировке до 100 дБ

не более 1 дБ
не более 2,5 дБ
Рабочий диапазон модулирующей частоты от 0,1 Гц до 100 кГц от внутреннего генератора с шагом перестройки от 0,1 Гц до 10 Гц
Два вида внутреннего генератора модулирующего напряжения в режиме АМ и ФМ - синусоидальный
- прямоугольный
Четыре вида внутреннего генератора модулирующего напряжения в режиме ЧМ - синусоидальный
- прямоугольный
- треугольный
- линейно-импульсный
Потребляемая мощность 30 В·А
Габаритные размеры Г4-220 474х131х260 мм
Масса Г4-220 не более 8 кг
