КМ300 компаратор-калибратор универсальный

компаратор-калибратор универсальный КМ300; КМ 300; КМ-300; калибратор КМ300; КМ 300; КМ-300; купить калибратор-компаратор КМ300; КМ 300; КМ-300; купить дешевле КМ300; КМ 300; КМ-300; технические характеристики компаратора-калибратора универсального КМ300; КМ 300; КМ-300


НАЗНАЧЕНИЕ КОМПАРАТОР-КАЛИБРАТОРА КМ300

Компаратор-калибратор КМ300 предназначен для обеспечения высокоточного компарирования и измерение напряжения постоянного тока, а также воспроизведение напряжения и силы постоянного и переменного тока в широких амплитудных диапазонах.

Составные изделия компаратора:
- компаратор-калибратор - КМ300К - базовое изделие;
- усилитель напряжения-- КМ300Н;
- преобразователь напряжение-ток - КМ300Т

УСЛОВИЯ ЭКСПЛУАТАЦИИ КМ300

Нормальные условия эксплуатации:
- температура окружающего воздуха T = (Тк ± 1) ºС, где Тк – температура калибровки (при выпуске Тк = (23 ± 1) °С);
- относительная влажность                 - 30 – 80 %;
- атмосферное давление                     - 84 - 106 кПа (630 – 795 мм рт.ст.);
- напряжение питающей сети              - (220 ± 4,4) В.

Рабочие условия эксплуатации:
- температура окружающего воздуха     - от 15 до 30 ºС;
- относительная влажность                  - до 90 % при температуре 25 ºС;
- напряжение питающей сети               - (220 ± 2) В;
- частота питающей сети                     - от 47 до 63 Гц с содержанием гармоник не более 5 %.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОМПАРАТОР-КАЛИБРАТОРА КМ300

Наименование характеристик Модификации
КМ300К КМ300КТ КМ300КН КМ300КНТ КМ300КТ+К
Пределы компарирования, измерения и воспроизведения напряжений / разрешающая способность калибратора 1000 В/10 мкВ; 10 В/1 мкВ; 1 В/0,1 мкВ; 0,1 В/0,01 мкВ
Пределы воспроизведения напряжений переменного тока 0,1; 1; 10 В 0,1; 1; 10 В 0,1; 1; 10; 100; 700 В 0,1; 1; 10; 100; 700 В 0,1; 1; 10 В
Пределы устанавливаемых (воспроизводимых) токов 0,1 А 50; 10; 1,0; 0,1; 0,01; 0,001 А 0,1 А 50; 10; 1,0; 0,1; 0,01; 0,001 А
Воспроизведение напряжения до 1000В Отсутствует Отсутствует Имеется Имеется Отсутствует
Предел допускаемого значения основной погрешности компарирования при (Тк±1)°С,
 где Тк - температура калибровки, ±(% от U+% от Uп)
для 10В (0,0001+0,00001)
для 1В (0,0001+0,00001)
для 0,1В (0,0002+0,00004)
Предел допускаемого значения основной погрешности измерения, воспроизведения напряжений постоянного тока при (Тк±1)°С на пределе 10 В в течение года, ±(% от U+% от Uп) не более ±(0,0007+0,00001)
Предел допускаемого значения основной погрешности воспроизведения напряжений переменного тока частотой 50 и 400Гц за 1 год на пределе 10 В, ±(% от U + % от Uп) не более ±(0,015+0,005)
Предел допускаемого значения основной погрешности воспроизведения силы постоянного тока при (Тк±1)°С за 1 год на пределе 100мА ±(% от I+% от Iп) - (0,0025+0,0005) - (0,0025+0,0005)
Предел допускаемого значения основной погрешности воспроизведения силы переменного тока при (Тк±1)°С за 1 год на пределе 100мА ±(% от I+% от Iп) - (0,03+0,005) - (0,03+0,005)
Наилучшая погрешность компарирования равнономинальных сопротивлений, не более - - - - ±0,0001 %
Напряжение шума микровольтметра компаратора в полосе 0,3Гц не более ±20 нВ
Напряжение шума выходного напряжения компаратора-калибратора на пределе 10В не более, ±(% от U+% от Uп) 0,00002+0,00002
Время установления рабочего режима не более 2 ч
Входное сопротивление микровольтметра компаратора не менее 1010  Ом
Входной ток микровольтметра компаратора не более 10-10 А
Время установления напряжения 1В калибратора на пределе 10В не более 3,5 сек
Максимальный ток нагрузки 0,1 А 50 А 0,1 А 50 А 50 А
Габаритные размеры 370х400х130 мм 370х400х260 мм 370х400х260 мм 370х400х390 мм 370х400х390 мм
Масса 10 кг 20 кг 22 кг 32 кг 32 кг

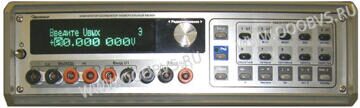

Компаратор-калибратор КМ300К фото

   - Компаратор-калибратор КМ300К

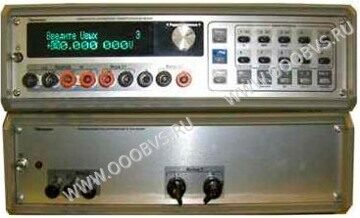

Компаратор-калибратор КМ300КТ фото




   - Компаратор-калибратор КМ300КТ

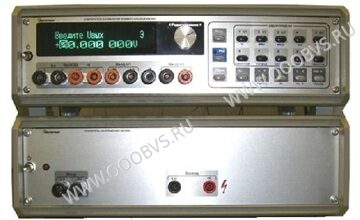

Компаратор-калибратор КМ300КН фото






  - Компаратор-калибратор КМ300КН

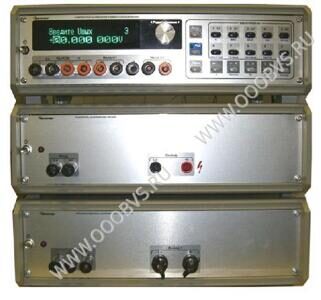

Компаратор-калибратор КМ300КНТ фото







   - Компаратор-калибратор КМ300КНТ

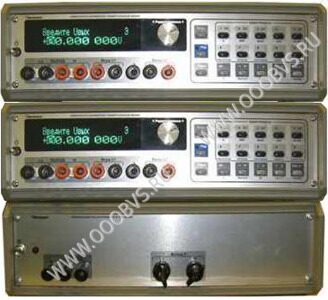

Компаратор-калибратор КМ300КТ+КМ300К фото







   - Компаратор-калибратор КМ300КТ+КМ300К
