ЦД 9258 цифровой измерительный преобразователь частоты переменного тока

Цифровой измерительный преобразователь частоты переменного тока ЦД 9258; ЦД-9258; ЦД9258; преобразователь тока ЦД 9258; ЦД-9258; ЦД9258; купить преобразователь ЦД 9258; ЦД-9258; ЦД9258; купить дешевле ЦД 9258; ЦД-9258; ЦД9258; цена преобразователя ЦД 9258; ЦД-9258; ЦД9258; описание ЦД 9258; ЦД-9258; ЦД9258; назначение ЦД 9258; ЦД-9258; ЦД9258; технические характеристики ЦД 9258; ЦД-9258; ЦД9258

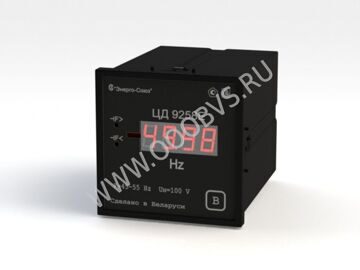

 Цифровой измерительный преобразователь частоты переменного тока ЦД 9258 фото

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЦД 9258

Преобразователи измерительные цифровые частоты переменного тока ЦД 9258 предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве и передачи результатов измерения на ПЭВМ с использованием портаRS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦД 9258

Диапазон изменения напряжения входного сигнала, В Номинальное значение напряжения входного сигнала, В Диапазон измерения частоты преобразуемого входного сигнала, Гц Номинальное значение частоты преобразуемого входного сигнала, Гц
75–125 100 45–55 50
187–242 220



Цвет индикаторов (без указания в заказе - зелёный): зелёный/красный/жёлтый
Пределы допускаемой основной погрешности, % ±0.05
Допускаемый ток, коммутируемый каждым реле, А 0.3
Допускаемое напряжение, коммутируемое каждым реле, В 250
Питание осуществляется по одному из следующих вариантов:
- от источника напряжения переменного тока 220 ±22 В частотой 50 Гц;
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В;
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
- от измерительной цепи напряжением от 75 до 125 В.
Мощность, потребляемая от:
- измерительной цепи, не более, В·А 0.5
- источника питания, не более, В·А 6.0
Габаритные размеры:
- для ЦД 9258Е, мм 98x98x138
- для ЦД 9258Р, мм 120х120х138
Масса не более, кг 1.0
Диапазон рабочих температур, °C от -40 до +50

При заказе необходимо указать: конструктивное исполнение измерительных преобразователей, пятиразрядный цифровой код, определяющий диапазон изменения входного сигнала, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.
