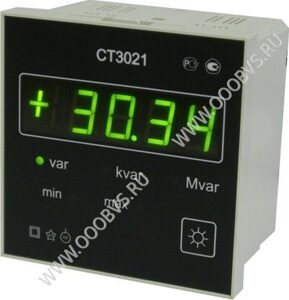

СТ3021 варметр

Варметр СТ3021; СТ-3021; СТ 3021; СТ-3021; купить Варметр СТ3021; СТ-3021; СТ 3021; СТ-3021; купить дешевле СТ3021; СТ-3021; СТ 3021; СТ-3021; купить Варметр СТ3021; СТ-3021; СТ 3021; СТ-3021; технические характеристики Варметра СТ3021; СТ-3021; СТ 3021; СТ-3021

НАЗНАЧЕНИЕ ВАРМЕТРА СТ3021

Варметры СТ3021 – для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485.

Варметры СТ3021 выполнены по трехэлементной схеме, подключаются непосредственно к ИТН и ИТТ и измеряют активную или (и) реактивную мощность.

Варметры СТ3021 имеют возможность установки по интерфейсу:
а) коэффициента трансформации измерительного трансформатора напряжения (К_Н);
б) коэффициента трансформации измерительного трансформатора тока (К_Т);
в) уставок верхнего и нижнего допускаемых значений измеряемой активной мощности.

Варметры СТ3021 индицируют значение измеренной реактивной мощности с учетом установленных К_Ни К_Т, размерность измеряемого значения реактивной мощности «var», «kvar» или «Mvar».

Варметры СТ3021 также индицируют:
- знак «+» для импортируемой активной или реактивной мощности;
- знак «-» для экспортируемой активной или реактивной мощности.

Количество значащих цифр равно четырем десятичным разрядам. Приборы серии 3021 имеют возможность регулировки яркости свечения индикаторов. Высота цифр – 20 мм.

Варметры СТ3021 индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max» выход измеряемой активной или реактивной мощности за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты.

Варметры СТ3021 предназначены для использования в стационарных условиях макроклиматических районов с умеренным климатом при температуре от минус 25 до 50 ^оС и относительной влажности 90 % при 30 ^оС.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВАРМЕТРА СТ3021

Номинальное значение входных напряжений - для фазных напряжений - для линейных напряжений	U_н - 57,7 В 100 В
Номинальное значение входных токов	I_н - 1 А или 5 А
Диапазон изменения входных напряжений	от 0,8U_н до 1,2U_н
Диапазон изменения входных токов	от 0,01I_н до 1,2I_н
Диапазон изменения частоты	от 48 до 52 Гц
Диапазон изменения sinj - для 4-х проводной схемы - для 3-х проводной схемы	±(0,5…1…0,5) ±(0,6…1…0,6)
Пределы допускаемой основной приведенной погрешности	±0,5% к номинальному значению измеряемой реактивной мощности
Потребляемая мощность	не более 4 В^.А
Габаритные размеры	не более 120х120х90 мм
Масса	не более 0,5 кг
