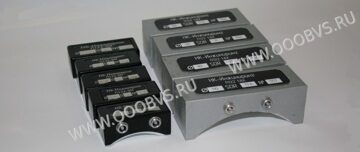

Преобразователи хордовые

НАЗНАЧЕНИЕ ХОРДОВЫХ ПРЕОБРАЗОВАТЕЛЕЙ

Раздельно-совмещенные наклонные ультразвуковые пьезопреобразователи (РС ПЭП) «хордового» типа с эластичным протектором предназначены для контроля качества сварных стыковых соединений стальных и полиэтиленовых тонкостенных трубопроводов малых диаметров, выполненных различными методами сварки (сварка плавлением, контактная сварка).

Комбинация «хордовой» схемы и эластичного протектора обеспечивает следующие результаты:
1. Контроль всей толщины сварного шва проводится без поперечного сканирования в диапазоне толщин:
- Для стали – от 2-х до 9-ти мм;
- Для полиэтилена – от 6-ти до 25 мм.
2. Отношение «сигнал/шум» при контроле сварных стыков на поисковом уровне чувствительности:
- Для стали:
- углеродистая – не менее 20 дБ;
- аустенитная – не менее 14 дб.
- Для полиэтилена – не менее 25 дБ.
3. Выявляются как плоскостные дефекты (трещины, непровары, несплавления, слипания), так и объемные дефекты (свищи, шлаковые включения, поры).
4. Износоустойчивость пьезопреобразователей повышена в 3 – 10 раз по сравнению с имеющими жесткий протектор;
5. Пьезопреобразователи сохраняют работоспособность при температурах окружающей среды от -40 до +50 °С.
6 Пьезопреобразователи работают с любыми дефектоскопами общего назначения, как отечественного так и импортного производства.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ПРЕОБРАЗОВАТЕЛЕЙ

1. Характерным отличием данных преобразователей является наличие паза между призмами, что дает улучшение акустического контакта между изделием и призмами.
2. Преобразователь имеет уменьшенную по сравнению с аналогичными контактную поверхность что уменьшает вероятность отсутствия акустического контакта.
3. Повышенная эластичность датчика дает возможность контролировать изделия имеющие большие отклонения по диаметру ( для диаметров от 100 мм возможные отклонения до 10 мм как для металла так и для полиэтилена).;.
4. Использование призм из новых материалов, вместо плексигласа, позволяет повысить фокусировку датчика за счет меньшей площади поверхности призм.
5. Данные преобразователи в отличие от аналогичных позволяют контролировать трубы с более широким диапазоном толщин, а именно используя один преобразователь возможно контролировать трубы имеющие существенные отклонения по толщине.
