СА210 измеритель потерь напряжения

Измеритель потерь напряжения СА210; СА-210; СА 210; измеритель СА210; СА-210; СА 210; купить СА210; СА-210; СА 210; купить дешевле СА210; СА-210; СА 210; цена измерителя СА210; СА-210; СА 210; технические характеристики СА210; СА-210; СА 210

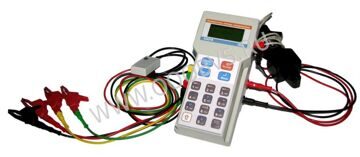

 Измеритель потерь напряжения СА210 фотоИзмеритель потерь напряжения СА210 фото

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ СА210

Измеритель потерь напряжения СА210 позволяет выполнить измерение этих величин с высокой точностью даже при значительном удалении счетчика от трансформатора напряжения и в широком диапазоне температур воздуха, окружающего счетчик и трансформаторы.

Измеритель СА210 выполнен в виде двух блоков (стационарного и переносного) и токоизмерительных клещей, используемых при измерении мощности нагрузок трансформатора напряжения и трансформатора тока.

Функциональные возможности:

 - Измерение потерь напряжения во вторичных цепях однофазных и трехфазных ТН;
 - Измерение потерь напряжения по 2-х, 3-х и 4-х проводной схеме;
 - Измерение мощности нагрузки ТН и ТТ;
 - Измерение действующего значения напряжения;
 - Измерение действующего значения силы тока;
 - Измерение разности фаз между напряжением и током;
 - Измерение полной, активной и реактивной мощности;
 - Измерение коэффициента мощности;
 - Управление измерителем с помощью клавиатуры и индикатора, размещенных на переносном блоке;
 - Связь между стационарным и переносным блоками в режиме измерения потерь напряжения осуществляется с помощью инфракрасных приемопередатчиков при их совмещении;
 - Результаты измерения потерь напряжения автоматически заносятся в память измерителя и доступны для последующего просмотра;
 - Архив содержит 100 результатов измерений;
 - Сохранение архива в персональный компьютер выполняется с помощью устройства сопряжения, входящего в комплект.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СА210

Наименование измеряемой величины Диапазон измерении Пределы допускаемой погрешности Дополнительные условия
абсолютной относительной
Потери напряжения δU*, % -5...+5 ±(0,01- δU И-0,02)%
где δU - измеренное значение потерь напряжения
- 30B<Uтн <250В,
где Uтн – значение напряжения на ТН
Действующее значение напряжения U, В 0,01...250 - ±0,5 % При значении частоты 50 Гц
Действующее значение силы тока I, А 0,01...20 - ±1,5 %
Разность фаз между напряжением и током первой гармоники ϕ -180°...+180° ±10 - 0,1 B<U<250 B
0,05 А<I<20 А
Полная мощность S, В А 0,0001...5000 - ±2 % 0,01 B<U<250 B
0,01 А<I<20 А
Активная мощность Р, Вт 0,005...5000 ±0,04-S,
где S – числовое значение полной мощности, в вольт-амперах
- 0,1 B<U<250 В
0,05 А<I<20 А
Реактивная мощность Q, В·А 0,005...5000
Коэффициент мощности cosϕ (с указанием характера реактивности) -1 ...+ 1 ±0,02 - 0,1 B<U<250 В
0,05 А<I<20А

*Пределы дополнительной абсолютной погрешности при измерении потерь напряжения, вызванной разностью температур воздуха, окружающего переносной и стационарный блок на этапе измерения напряжения, в процентах, составляют ±0,001 на каждый 1°С разности температур.

Электропитание осуществляется от аккумуляторных батарей с малым током саморазряда (в каждом блоке 4 батареи).

Диапазон температуры окружающего воздуха - от минус 10 до плюс 40 °С.

Масса - не более 3 кг.

Габаритные размеры - 420x160x200 мм.
