НАЗНАЧЕНИЕ СИСТЕМЫ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ТЕМПЕРАТУРЫ САКТ
Система автоматического контроля температуры САКТ предназначена для однопозиционной (САКТ-03 - двухпозиционной) сигнализации превышения и выборочного измерения температуры многоканальных объектов в комплекте с термопреобразователями сопротивления с номинальной статической характеристикой преобразования 21, 50П или 100П по ДСТУ 2855-94 (ГОСТ 6651-99).
При срабатывании сигнализации систем САКТ (кроме САКТ-03) происходит ее самоблокирование, поэтому снятие сигнализации в этом случае производится нажатием кнопки «Сброс сигнализации».
Система САКТ-04 предназначена для сигнализации (регулирования) температуры с целью поддержания ее в заданном интервале. Границы интервалов определяются двумя уставками «ниже». При возвращении температуры в заданный интервал сигнализация САКТ-03 снимается автоматически.

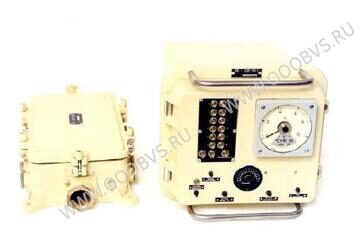

Система изготавливается в сосредоточенном (САКТ-01 - САКТ-06) и рассредоточенном (САКТ-07 - САКТ-09) вариантах. Органы управления расположены в приборе щитового исполнения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ТЕМПЕРАТУРЫ САКТ
Пределы допускаемой приведенной основной погрешности измерения и сигнализации от диапазона измерения, % ±1 Диапазоны измерения и сигнализации, °С -50 - +50; 0-100; Питание системы осуществляется от сети переменного тока: 127 или 220 Число контролируемых каналов в зависимости от модернизации 5,10,12,24, 36. Средний ресурс системы до среднего ремонта, ч. не менее 30000 Срок службы до среднего ремонта, лет не менее 10 Масса системы в зависимости от модификации, кг от 43 до 110
0-150; 0-300;
250-350; 270-370.
- напряжением, В
- частотой, Гц
50 или 400
Система САКТ:
- рассчитана на эксплуатацию в условия вибрации, наклонов и ударных сотрясений при температуре окружающего воздуха от 0 до плюс 50 °С и относительной влажности воздуха до 98 %.
- работоспособна и не дает ложных срабатываний сигнализации при кратковременных провалах и всплесках напряжения питания.
- имеет устройства контроля исправности, проверки сигнализации, проверки измерителя, контроля обрыва входной цепи, контроля заземления входной цепи, контроля резервирования.
