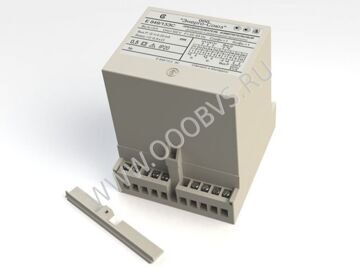

Е849ЭС измерительный преобразователь активной и реактивной мощности

Измерительный преобразователь активной и реактивной мощности Е849ЭС; Е 849ЭС: Е-849ЭС; преобразователь тока Е 849-ЭС; Е-849-ЭС: Е-849-ЭС; купить преобразователь Е849 ЭС; Е 849 ЭС: Е-849 ЭС; купить дешевле Е849ЭС; Е 849ЭС: Е-849ЭС; цена преобразователя Е849-ЭС; Е 849-ЭС: Е-849-ЭС; описание Е849 ЭС; Е 849 ЭС: Е-849 ЭС; назначение Е849ЭС; Е 849ЭС: Е-849ЭС; технические характеристики Е849ЭС; Е 849ЭС: Е-849ЭС

НАЗНАЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ Е849ЭС

Преобразователи измерительные активной и реактивной мощности Е 849ЭС предназначены для линейного преобразования активной и реактивной мощности трехфазных трехпроводных цепей переменного тока в два гальванически развязанных между собой унифицированных выходных сигнала постоянного тока.

Область применения: могут применяться для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, различных отраслей промышленности.

Предназначены для включения непосредственно или через измерительные трансформаторы тока или напряжения.

Питание преобразователей Е 849/2ЭС, Е 849/4ЭС, Е 849/5ЭС, Е 849/8ЭС, Е 849/10ЭС,
Е 849/11ЭС, Е 849/13ЭС, Е 849/16ЭС, Е 849/17ЭС осуществляется от сети переменного тока напряжением 100В, 220В, 240В частотой 45-65Гц.

Питание преобразователей Е 849/1ЭС, Е 849/3ЭС, Е 849/6ЭС, Е 849/7ЭС, Е 849/9ЭС,
Е 849/12ЭС, Е 849/14ЭС, Е 849/15ЭС осуществляется от измерительной цепи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Е849ЭС

Тип и модификация	Диапазоны изменения входных сигналов			Частота входного сигнала, Гц	Номинальные значения входных сигналов			Диапазон изменения выходного сигнала, мА	Диапазон сопр. нагрузки, кОм
	I_A=I_C, A	U_AB=U_BC=U_CA, B	Cos φ, sin φ		Iн, A	Uн, B	Cos φ, sin φ
Е 849/1ЭС Е 849/7ЭС	0-1.0 (0-0.5) или 0-5.0 (0-2.5)	80-120	0-плюс 1-0	45-65	1.0 или 5.0	100	1	0-5.0	0-3.0
Е 849/2ЭС Е 849/8ЭС		0-120 0-250 0-450				100 220 380
Е 849/3ЭС Е 849/9ЭС		80-120	0-плюс 1-0 - минус 1-0			100	плюс 1 и минус 1	±5.0
Е 849/4ЭС Е 849/10ЭС		0-120 0-250 0-450				100 220 380
Е 849/5ЭС Е 849/11ЭС								0-2.5-5.0
Е 849/14ЭС		80-120				100
Е 849/6ЭС Е 849/12ЭС Е 849/13ЭС			0-плюс 1-0				1	4.0-20.0	0-0.5
Е 849/15ЭС			0-плюс 1-0 - минус 1-0				плюс 1 и минус 1	4.0-12.0-20.0
Е 849/16ЭС		0-120 0-250 0-450				100 220 380
Е 849/17ЭС			0-плюс 1-0				1	4.0-20.0
Примечание: значения, указанные в скобках, соответствуют дополнительному диапазону изменения преобразуемого входного сигнала.

Пределы допускаемой основной погрешности:
- для Е 849/1ЭС - Е 849/6ЭС, Е 849/13ЭС - Е 849/17ЭС, %	±0.5
- для Е 849/7ЭС - Е 849/12ЭС, %	±1.0
Мощность, потребляемая от измерительной цепи, не более:
- для каждой последовательной цепи, В·А	0.2
- для каждой параллельной цепи имерительного преобразователя с питанием от сети переменного тока, В·А	0.5
- для параллельных цепей фаз А и С с питанием имерительного преобразователя от измерительной цепи, В·А	6.0
Мощность, потребляемая измерительным преобразователем от сети переменного тока, не более, В·А	6.0
Габаритные размеры, мм	110x125x132
Масса не более, кг	1.2
Диапазон рабочих температур, °C	от -30 до +60

При заказе необходимо указывать тип, модификацию, номинальные значения входного тока и напряжения, напряжение дополнительного питания (для измерительных преобразователей с питанием от сети переменного тока).
