Х5-58 измеритель шумовых параметров

Измеритель шумовых параметров Х5-58; Х5 58; Х-5-58; Х-5 58; купить измеритель Х5-58; Х5 58; Х-5-58; Х-5 58; купить дешевле Х5-58; Х5 58; Х-5-58; Х-5 58; купить измеритель шумовых параметров Х5-58; Х5 58; Х-5-58; Х-5 58; технические характеристики Х5-58; Х5 58; Х-5-58; Х-5 58

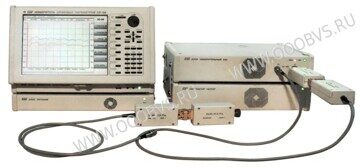

Измеритель шумовых параметров Х5-58 фото

НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЬ Х5-58

Измеритель шумовых параметровХ5-58 предназначен для измерения шумовых параметров СВЧ четырехполюсников в диапазоне частот 17.44 - 37.5 ГГц.

Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимый, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частот, измерительного блока и комплекта внешних устройств.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Х5-58

Панорамное измерение шумов в диапазоне частот 17.44 - 37.5 ГГц в коаксиальных измерительных СВЧ трактах 11x5,5 мм и 7,2х3,4 мм
Комплект малошумящих усилителей обеспечивает измерение коэффициента шума СВЧ устройств в диапазоне значений от 0 до 30 дБ с погрешностью не хуже ±0,11 дБ
Измерение коэффициентов передачи СВЧ устройств в диапазоне 0...60 дБ ±0.2 дБ,
0...40 дБ ±0.14 дБ
Уровень собственного коэффициента шума прибора < 9 дБ
КСВН генератора шума в диапазоне 17,44...25,95 ГГц < 1.35,
25,95...37,5 ГГц < 1.45
Точность установки и поддержания частоты гетеродина 0.3*10-7F за год
где F - установленная частота
Блоки прибора объединены скоростным интерфейсом USB 2,0 под управлением ОС Windows ХР
Потребляемая Мощность 300 В·А
Габаритные размеры
 - персонального компьютера - (в транспортном положении)
 - системного источника питания
 - измерительного модуля
 - синтезатора частот

360x230x100 мм
360x230x50 мм
360x230x80 мм
360x230x80 мм
Общая масса не более 19 кг

Измеритель Х5-58 незаменим при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Он позволяет добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.

РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ

 - температура окружающего воздуха от +5 до +40°С;
 - относительная влажность до 80% при температуре 25°С;
 - атмосферное давление от 630.. .800 мм рт. ст.;
 - напряжение питающей сети (200 ± 22) В и частотой (50 ± 1) Гц.
